Реле температурное CR-810
Цена:55.38
Где купить
Описание Технические характеристики Характеристики Схема подключения Схема
Отличительные особенности реле:

Защита электродвигателей, трансформаторов и т.п. от перегрева. Напряжение питания 24-127В/127-420В AC/DC. Контакт 1NO/NC, 16 А.

Назначение
Для защиты посредством контроля температуры электродвигателей, генераторов, трансформаторов и защиты их от перегрева.

Особенности:

  • Индикация режимов работы;
  • Широкий диапазон питающих напряжений;
  • Возможность блокировки повторного запуска.

Область применения
Термочувствительная защита электродвигателей предпочтительней в тех случаях, когда по току невозможно определить с достаточной точностью температуру электродвигателя. Это касается, прежде всего, электродвигателей с продолжительным периодом запуска, частыми операциями включения и отключения (повторно-кратковременный режим работы) или двигателей с регулируемым числом оборотов (при помощи преобразователей частоты). Термисторная защита эффективна также при сильном загрязнении электродвигателей или выходе из строя системы принудительного охлаждения. • Термисторная защита эффективна также при сильном загрязнении двигателей или выходе из строя принудительного охлаждения. Следующей областью применения термисторной защиты является температурный контроль в трансформаторах, жидкостях и подшипниках для их защиты от перегрева.

Принцип работы
Если температура и напряжение питания в пределах нормы, контакты исполнительного реле замкнуты, и питание электроустановки включено (замкнуты контакты 11-12). С возрастанием температуры установки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом питание отключается (замыкаются контакты 10-11). Реле включается автоматически при понижении температуры установки (сопротивление цепи датчиков менее 1800 Ом), если повторное включение не запрещено (запрет осуществляется установкой перемычки между контактами 8-9). Реле отключается также при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) и при отключении питания. Датчики  соединяются последовательно.

Технические характеристики
Напряжение питания, В:
- перемычка 4-6 есть24...127 AC/DC
- перемычка 4-6 нет127...420 AC/DC
Номинальный коммутируемый ток16 А АС-1
Номинальное напряжение контактов250 В АС
Максимальный ток катушки контактора3 А / 240В АС
Индикация2 светодиода
Контакт1NO/NC
Сопротивление петли датчиковОм
- контакты реле разомкнуты<100, >3000
- контакты реле замкнуты110...1800
Тип датчикаPTC
Временные задержки, с:
- готовность реле, повторный пуск1
- отключение при снижении сопротивления0.5
- отключение при повышении сопротивления0.5
Количество датчиков1…6
Соединение датчиковпоследовательное
Диапазон рабочих температурот -25°С до +50°С
Степень защитыIР20
Коммутационная износостойкость100000 циклов
Степень загрязнения среды2
Категория перенапряженияIII
Габариты (ШхВхГ)18х90х65 мм
Подключениевинтовые зажимы 2,5 мм²
Тип корпуса1S
Масса0,07 кг
Монтажна DIN-рейке 35 мм

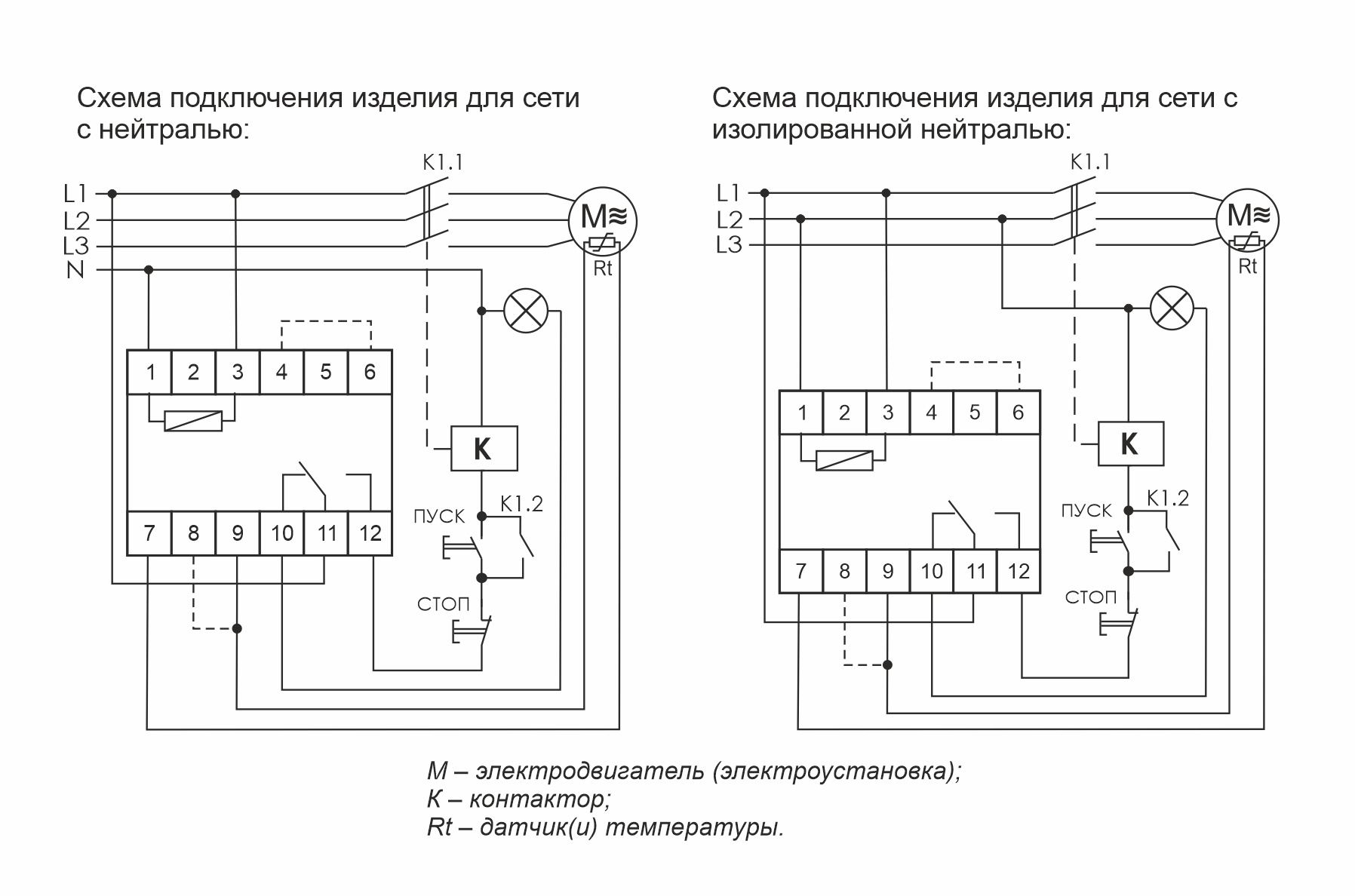

Схема подключения 1
Схема подключения 2
Диаграмма работы
