Реле времени (общего назначения) PCU-501
Цена:84.06
Где купить
Описание Технические характеристики Характеристики Схема подключения Схема
Отличительные особенности реле:

Многофункциональное. Напряжение 9-24 В, В АС/DC, 24-264 В AC/DC Диапазон выдержки времени 0,1 сек. -11 мин., Контакт 2NO/NC, Максимальный ток 8 А. Выдержка времени после отключения питания. 3 функции.

Назначение
Реле времени программируемое PCU-501 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени.

Область применения
Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками. Широкое применение нашли в схемах АПВ и АВР (автоматического повторного включения и автоматического ввода резерва).

Принцип работы:
Задержка выключения (А)

После подачи напряжения питания контакты исполнительного реле переключаются в позиции 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в позиции 5-4 и 8-7 и начинается отсчет времени работы t, по истечении, которого контакты переключаться в положения 5-6 и 8-9 и в таком положении остаются до отключения питания.
Задержка включения (С)
После подачи напряжения питания контакты исполнительного реле остаются в позиции 5-4 и 8-7 и начинается отсчет времени работы t, по истечении, которого контакты переключаться в положения 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.

Технические характеристики
Тип реле временимногофункциональное
АртикулEA02.001.021
Код ETIMEC001669
Напряжение питания9-24 В DC, 24-264 В AC/DC
Номинальный коммутируемый ток:
- АС-18 А / 250VAC (30VDC)
- AC-152 А / 250VAC
Задержка готовности реле0,1 с
Задержка времени, с:
- функция А, С0,1-600 c
- функция В0,5-990 c
Потребляемая мощность<1,5 Вт
Диапазон рабочих температурот -25°С до +50°С
Степень защитыIP20
Электрический ресурс>100000 циклов (AC1)
Механический ресурс10000000 циклов
Степень загрязнения среды2
Категория перенапряженияIII
Габариты (ШхВхГ)18х90х65 мм
Подключениевинтовые зажимы 2,5 мм²
Тип корпуса (см. Приложение 1)1S
МонтажDIN-рейка 35 мм

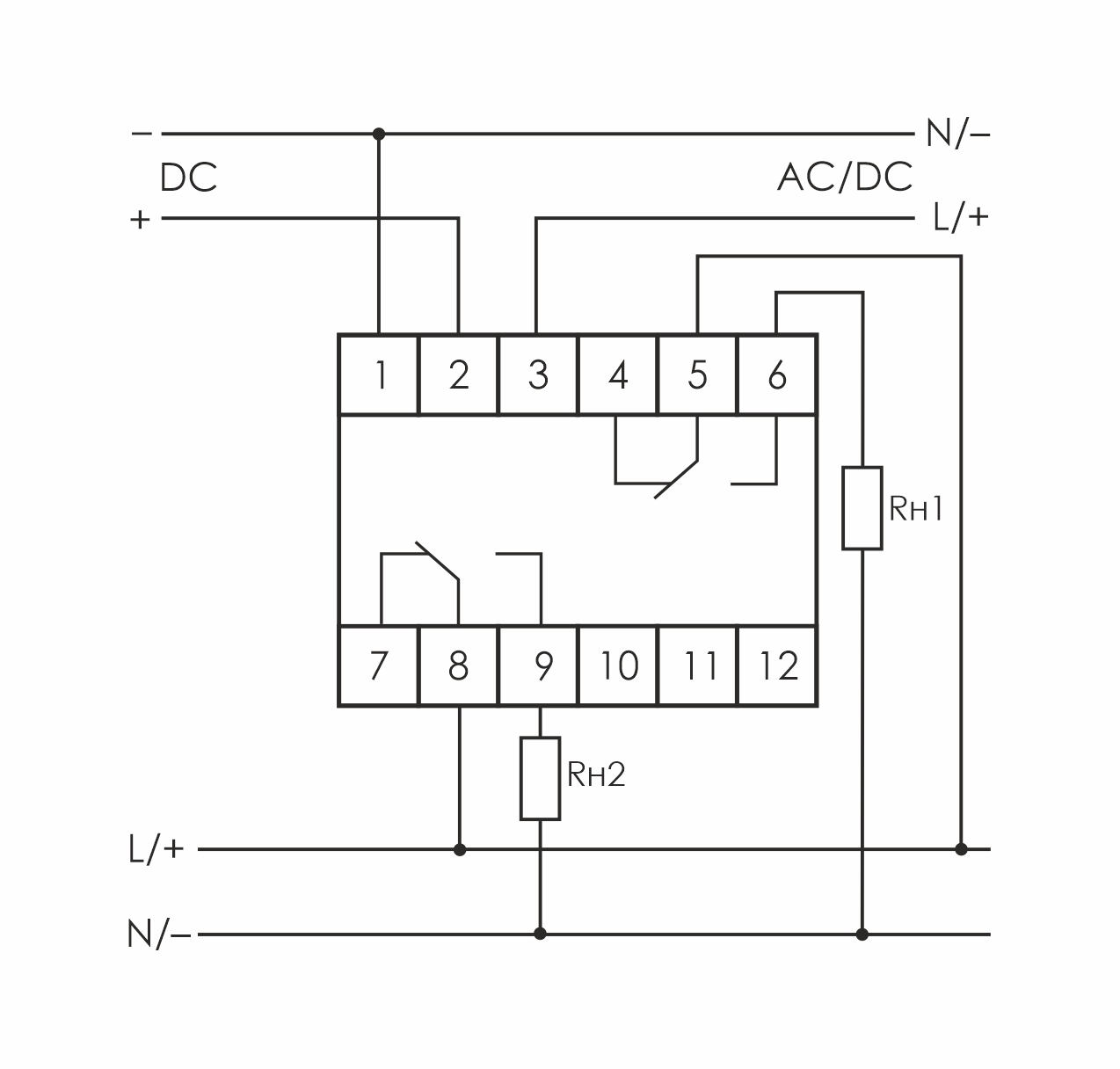

Схема подключения

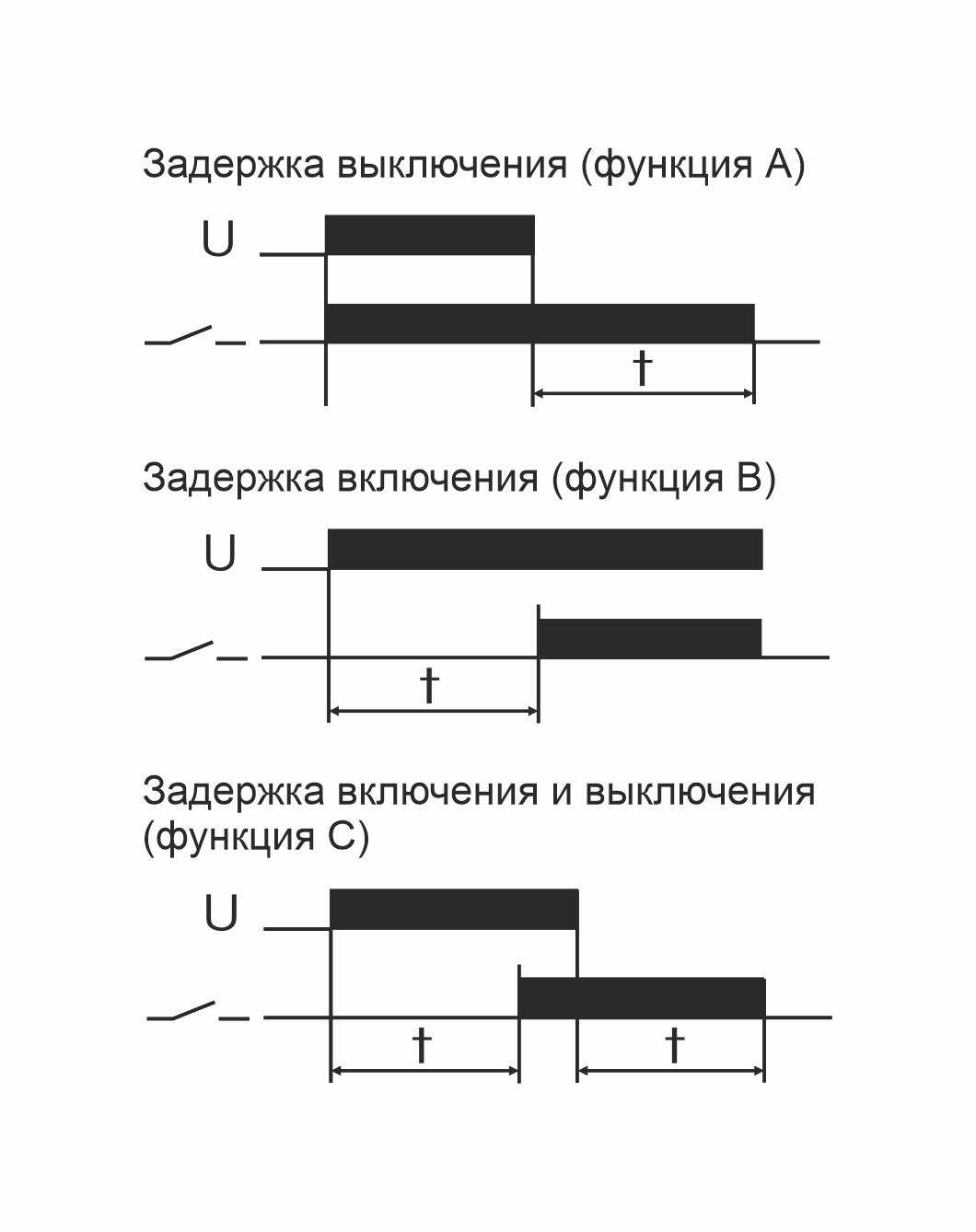

Диаграмма
