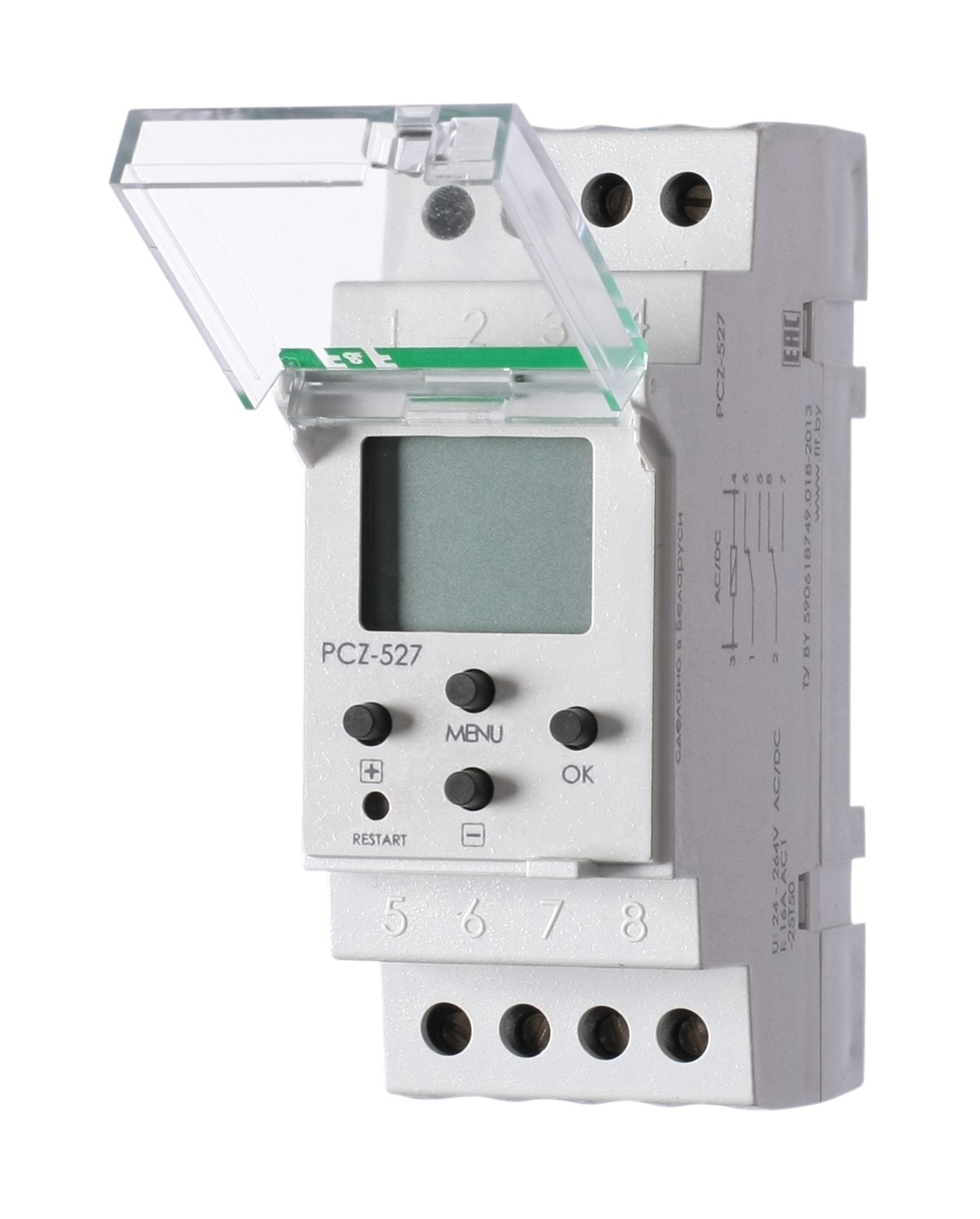

- напряжение питания 24 - 264 В AC/DC, - двухканальное, - функция ночного перерыва, - корректировка времени включения/выключения относительно захода/восхода солнца и установка ночного перерыва отдельно по дням недели, - "дежурный" режим, - контакт 2NO/NC, 2х16 А.
Назначение
Предназначено для включения-отключения освещения в моменты захода и восхода солнца в зависимости от географических координат местности и времени года, с возможностью корректировки времени включения -отключения.
Область применения
Управление освещением, переходными процессами с привязкой к текущему времени.
Особенности
- установка времени отключения в ночное время суток;
- корректировка времени включения/выключения относительно времени захода/восхода солнца;
- автоматическая смена времени зима/лето;
- встроенная Li батарея, поддерживающая работу программы в течение не менее 2-х лет после отключения напряжения питания;
- возможность независимого управления одновременно двумя нагрузками
Принцип работы

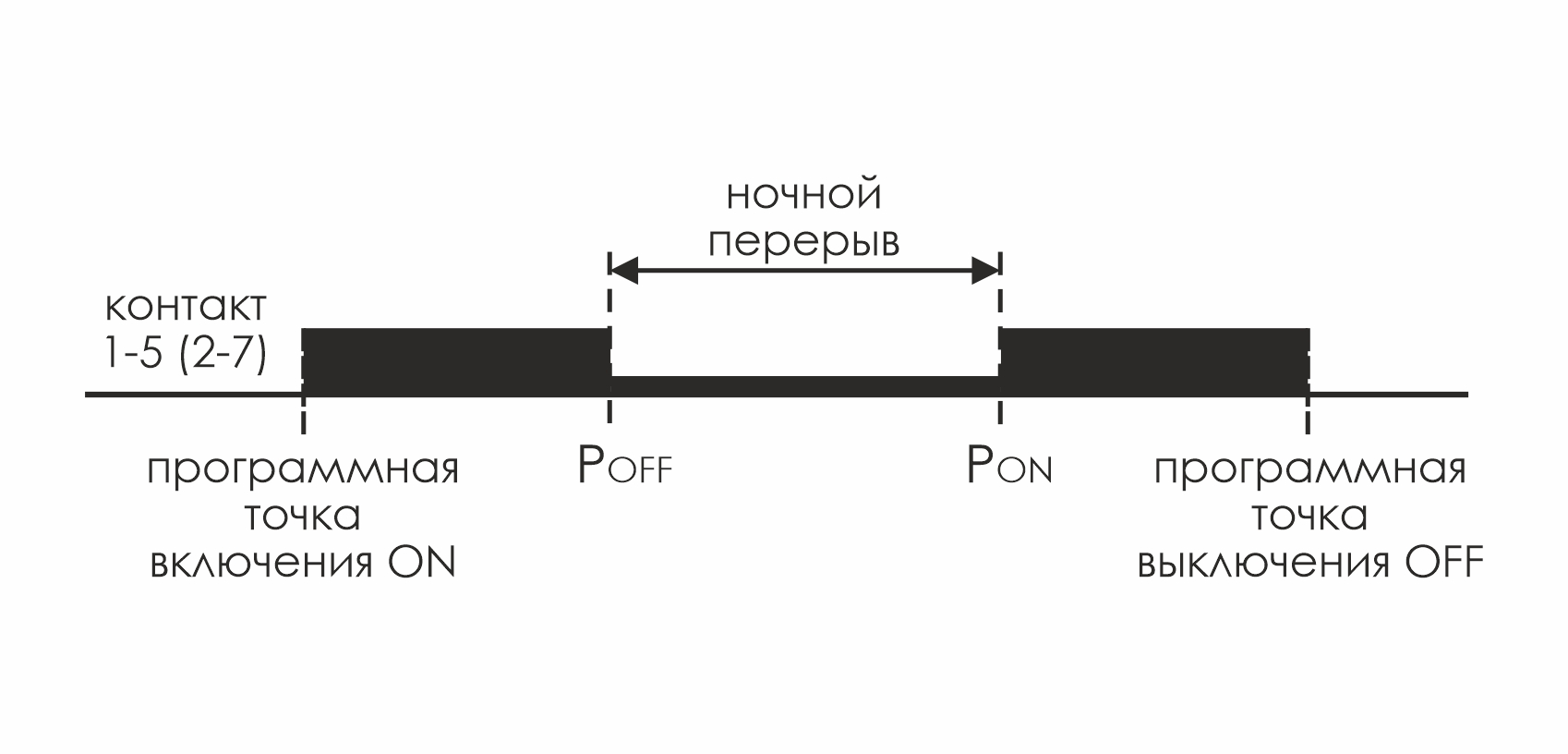

Реле времени программируемое циклическое опираясь на информацию о текущей дате и географических координатах местности ежедневно формирует программные точки включения и выключения освещения. Точное время включения и выключения определяется на основании расчета положения солнца относительно горизонта. Между программными точками включения и выключения можно установить ночной перерыв и временно отключить нагрузку в целях энергосбережения.
| Артикул | EA02.002.006 |
| Код ETIM | EC002305 |
| Напряжение питания, В | 24-264 АС/DC |
| Максимальный коммутируемый ток, А (AC-1) | 2x16 |
| Максимальная мощность нагрузки | см. табл. 1РЭ |
| Контакт | 2NO/NC (2 переключающих) |
| Количество каналов | двухканальное |
| Тип батареи | СR2032 |
| Погрешность хода часов в течение суток, с, не более | ±1 |
| Диапазон корректировки восходов-заходов, мин. | ±199 |
| Макс. длительность ночного перерыва, чч:мм | 23:59 |
| Время сохранения заданной программы (при снятии напряжения питания), не менее, лет | 2 |
| Индикация | ж/к дисплей |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 2S |
| Масса, г | 119 |
| Монтаж | на DIN-рейку 35 мм |
| Момент затяжки винтового соединения, Нм | 0,5 |
