С задержкой включения. 4 функции Напряжение 230 В; 50 Гц Диапазон выдержки времени 0,1 сек - 50 ч. Контакт 1NO/NC, Максимальный ток 16 А, Вход управления.
Назначение
Для включения/ выключения потребителей в системах автоматики через заданный отрезок времени.
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки после подачи напряжения и отсчета выдержки времени.
Особенности
Наличие входа управления.
Принцип работы
1. Выдержка времени с запуском по переднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.

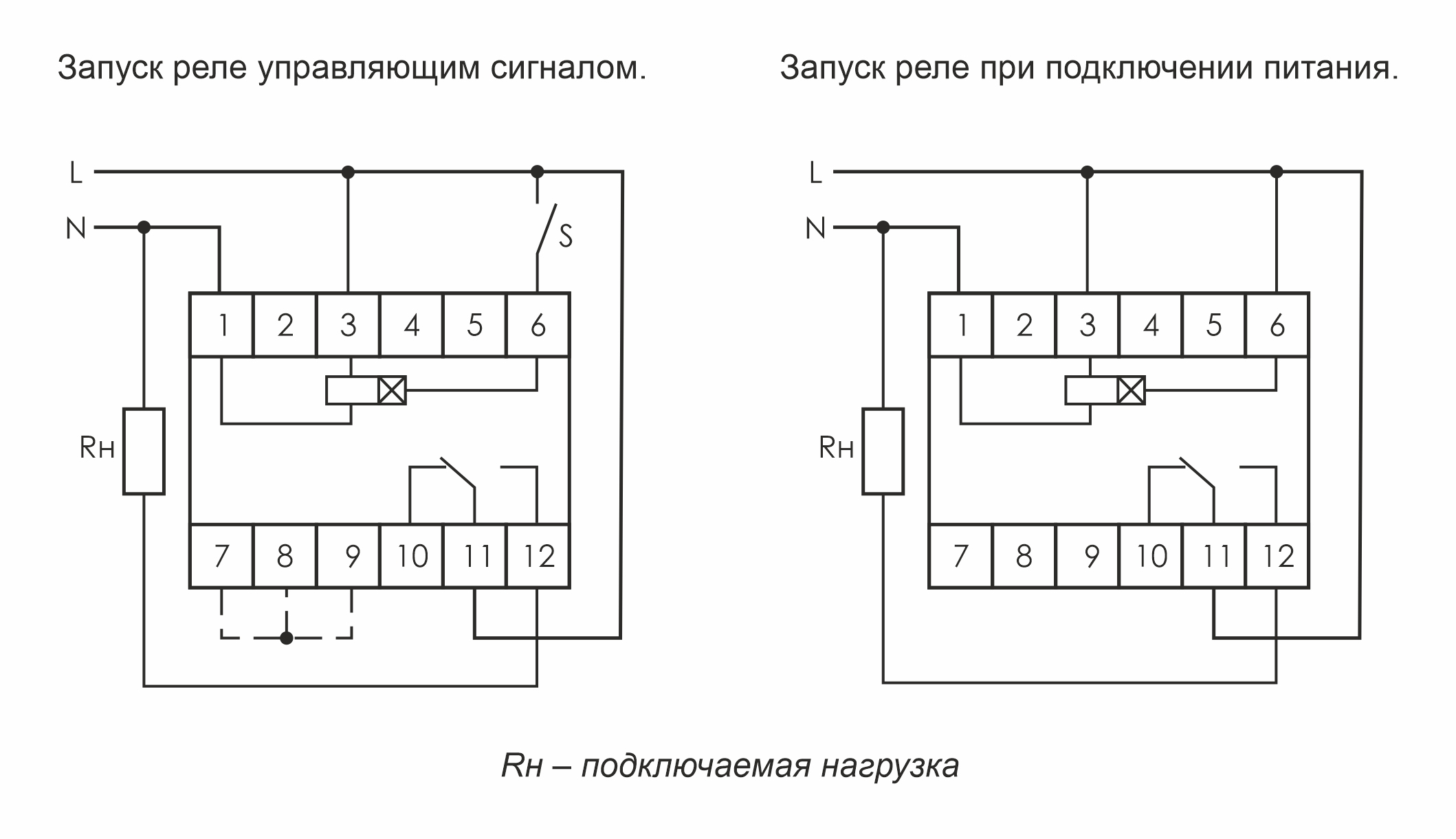

При подаче сигнала на вход управления начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12, размыкаются контакты 10-11). В таком положении реле находится до отключения питания. Во время отсчёта реле не реагирует на сигнал управления.
2. Выдержка времени с запуском по заднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При снятии сигнала со входа управления и отсчета установленной выдержки времени включается исполнительное реле (замыкаются контакты 11-12, размыкаются 10-11). В таком положении реле находится до отключения питания. Во время отсчёта реле не реагирует на сигнал управления.
3. Выдержка времени с запуском по напряжению питания и переднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче напряжения питания и отсчета установленной выдержки времени включается исполнительное реле (замыкаются контакты 11-12, размыкаются 10-11). При подаче сигнала на вход управления начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12, размыкаются контакты 10-11). В таком положении реле находится до отключения питания или поступления сигнала управления. При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
4. Отключение по переднему фронту управляющего сигнала, выдержка времени с запуском по заднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче сигнала на вход управления исполнительное реле отключается (размыкаются контакты 11-12, замыкаются 10-11). При снятии сигнала со входа управления и отсчета установленной выдержки времени включается исполнительное реле (замыкаются контакты 11-12, размыкаются 10-11). В таком положении реле находится до отключения питания или поступления сигнала управления. При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
| Артикул | EA02.001.037 |
| Код ETIM | EC001669 |
| Напряжение питания, В | 230 АС |
| Максимальный коммутируемый ток, А (AC-1) | 16 |
| Вход управления | со входом управления |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Контакт | 1NO/NC (1 переключающий) |
| Количество функций | многофункциональное |
| Диапазон выдержки времени | 0,1 с…50 ч |
| Точность выдержки времени, не хуже | 1% |
| Время готовности, не более | 240 мс |
| Мин. длительность управляющего импульса | 60 мс |
| Индикация | 2 светодиода |
| Потребляемая мощность | 1 Вт |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур | от -25°С до +50°С |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса | 1S |
| Степень защиты | IP20 |
| Монтаж | на DIN-рейку |
| Масса | 55 г |
| Момент затяжки винтового соединения | 0,4 Нм |
